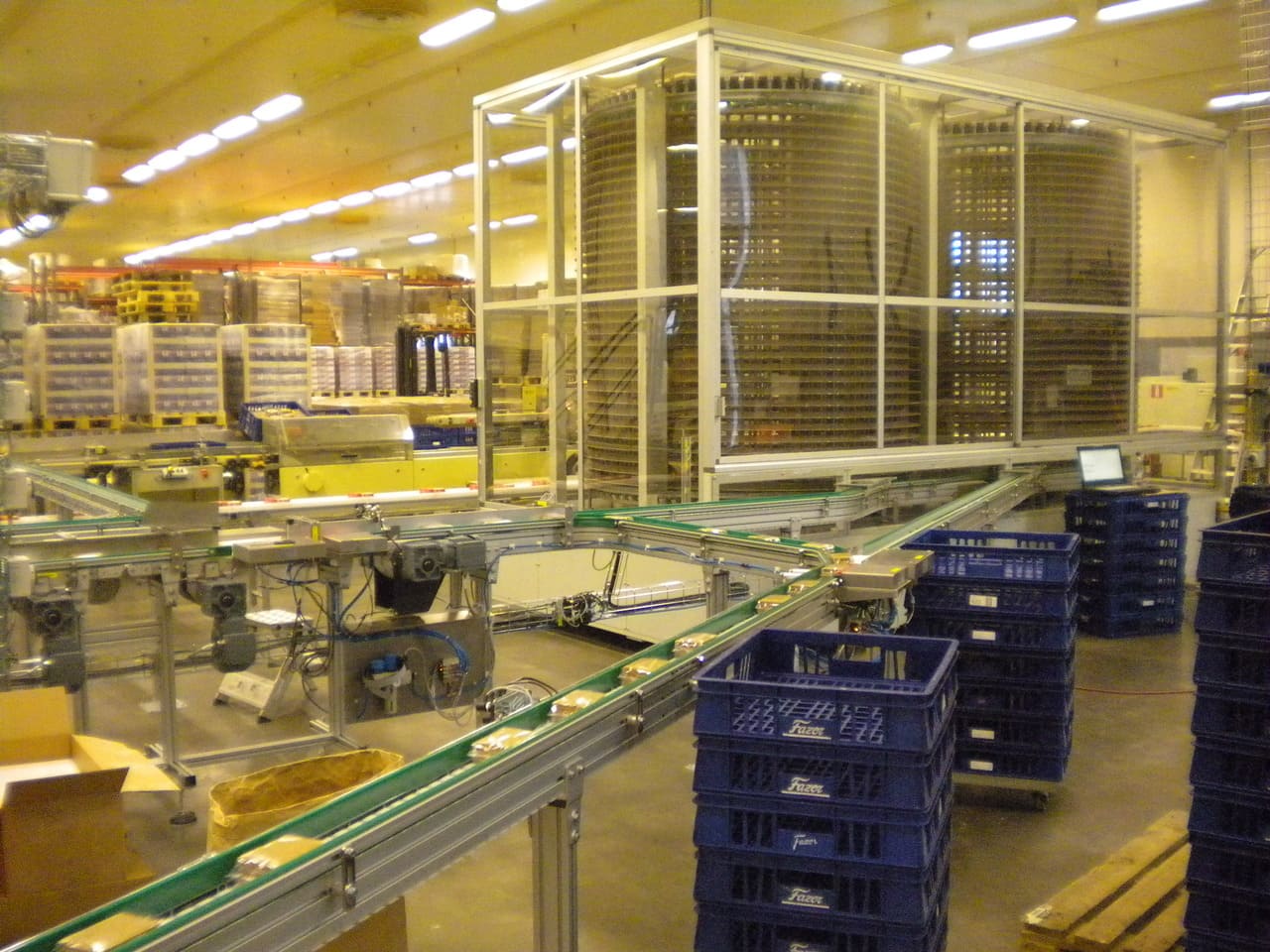

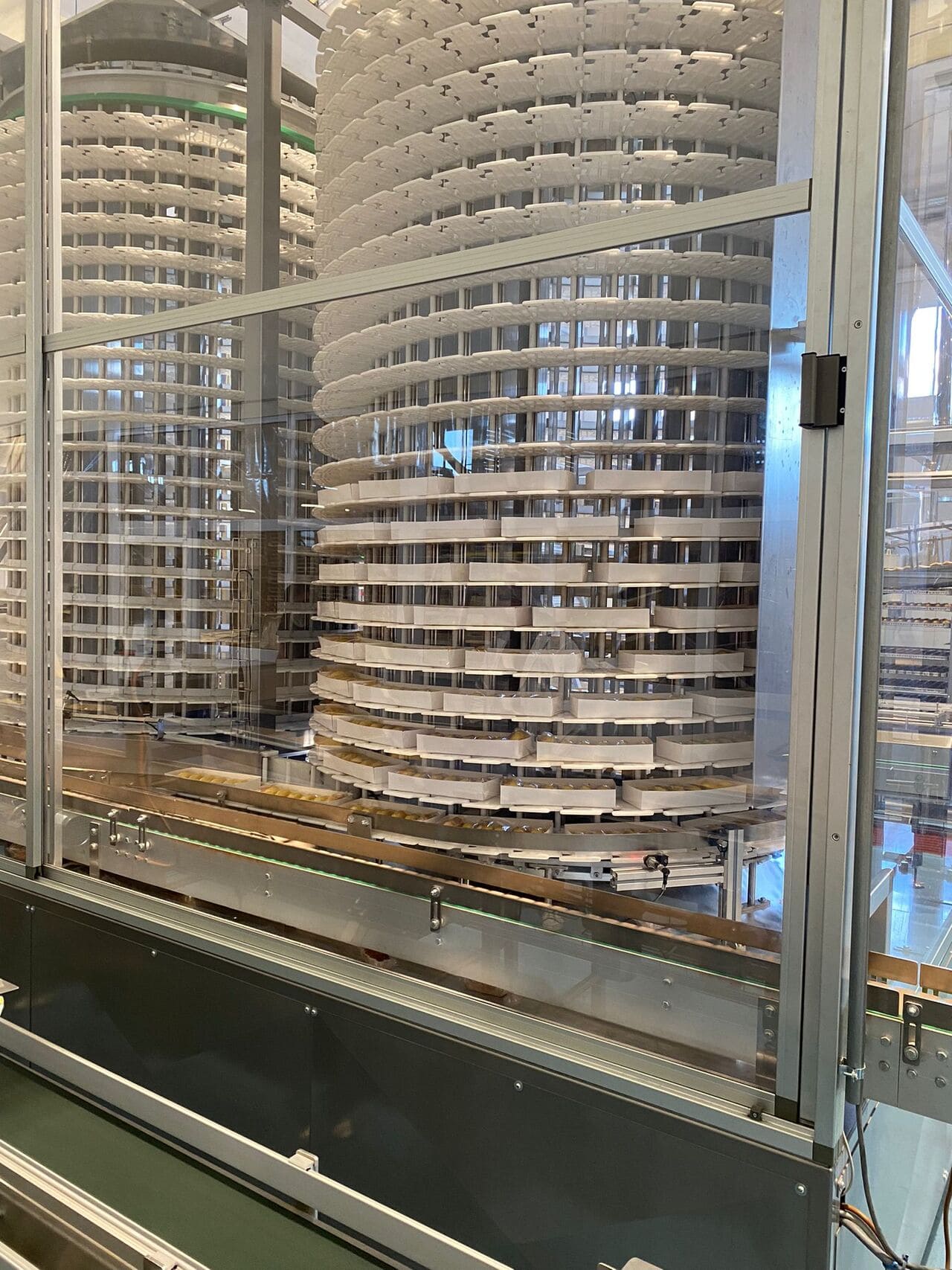

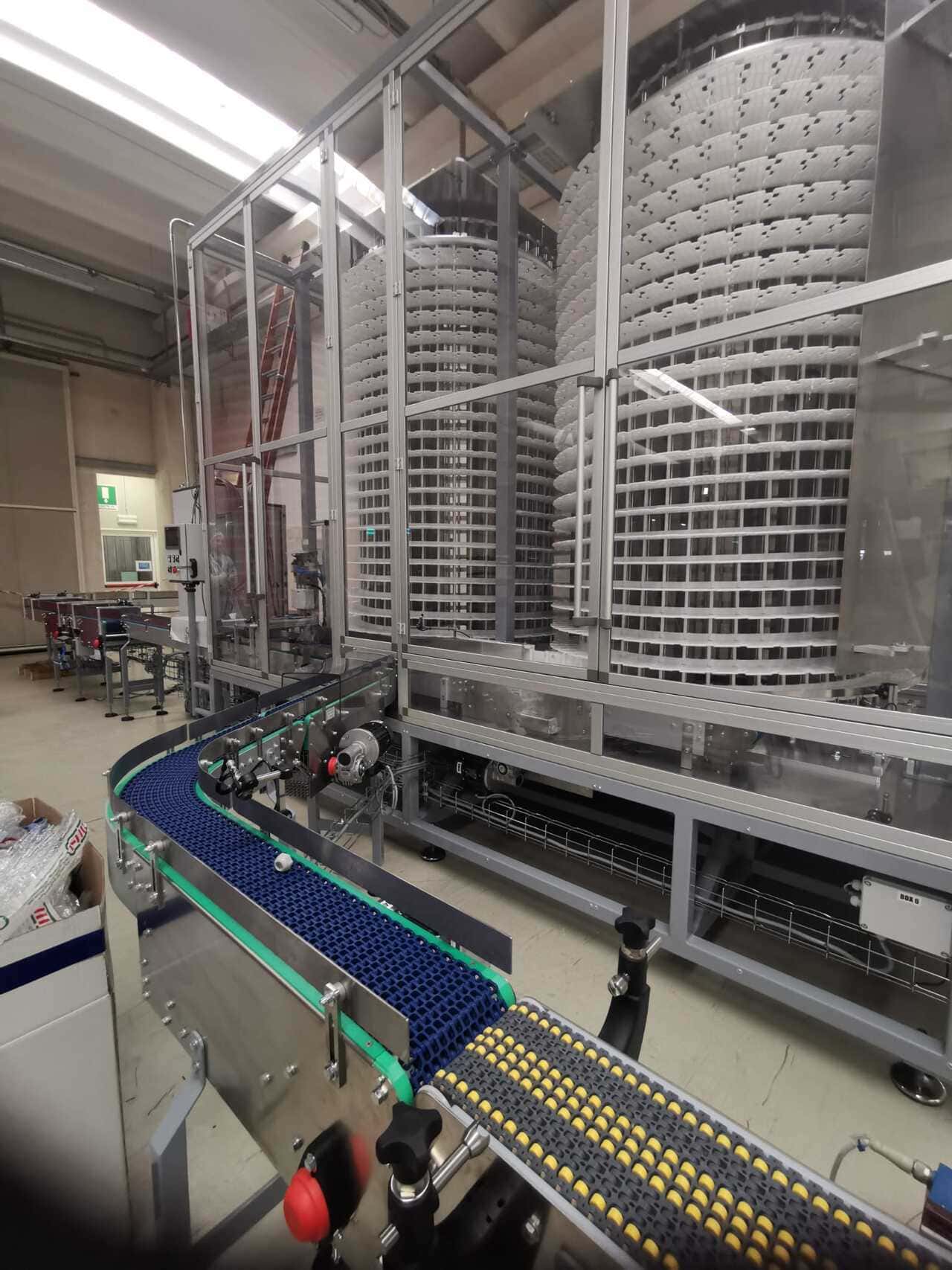

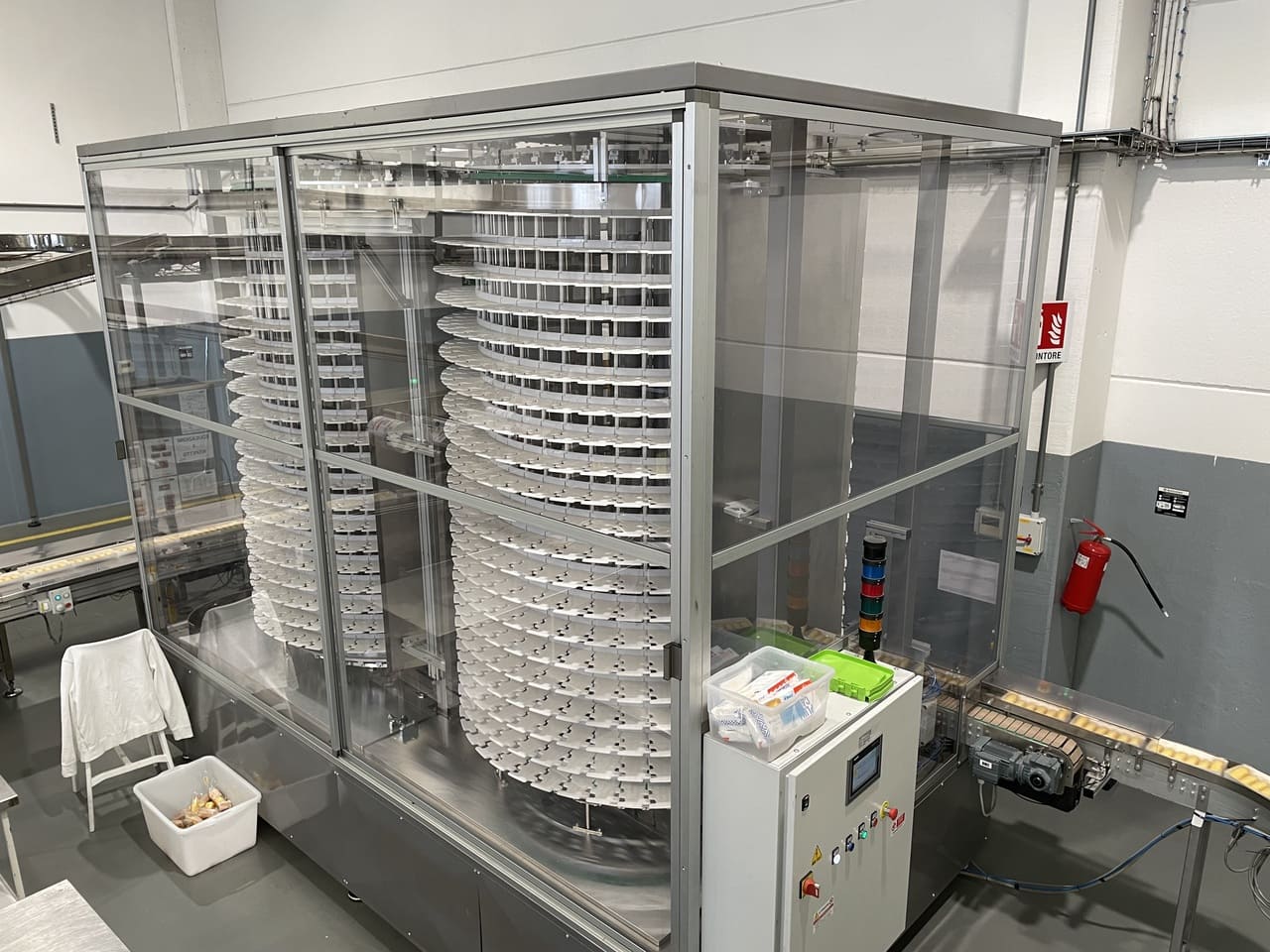

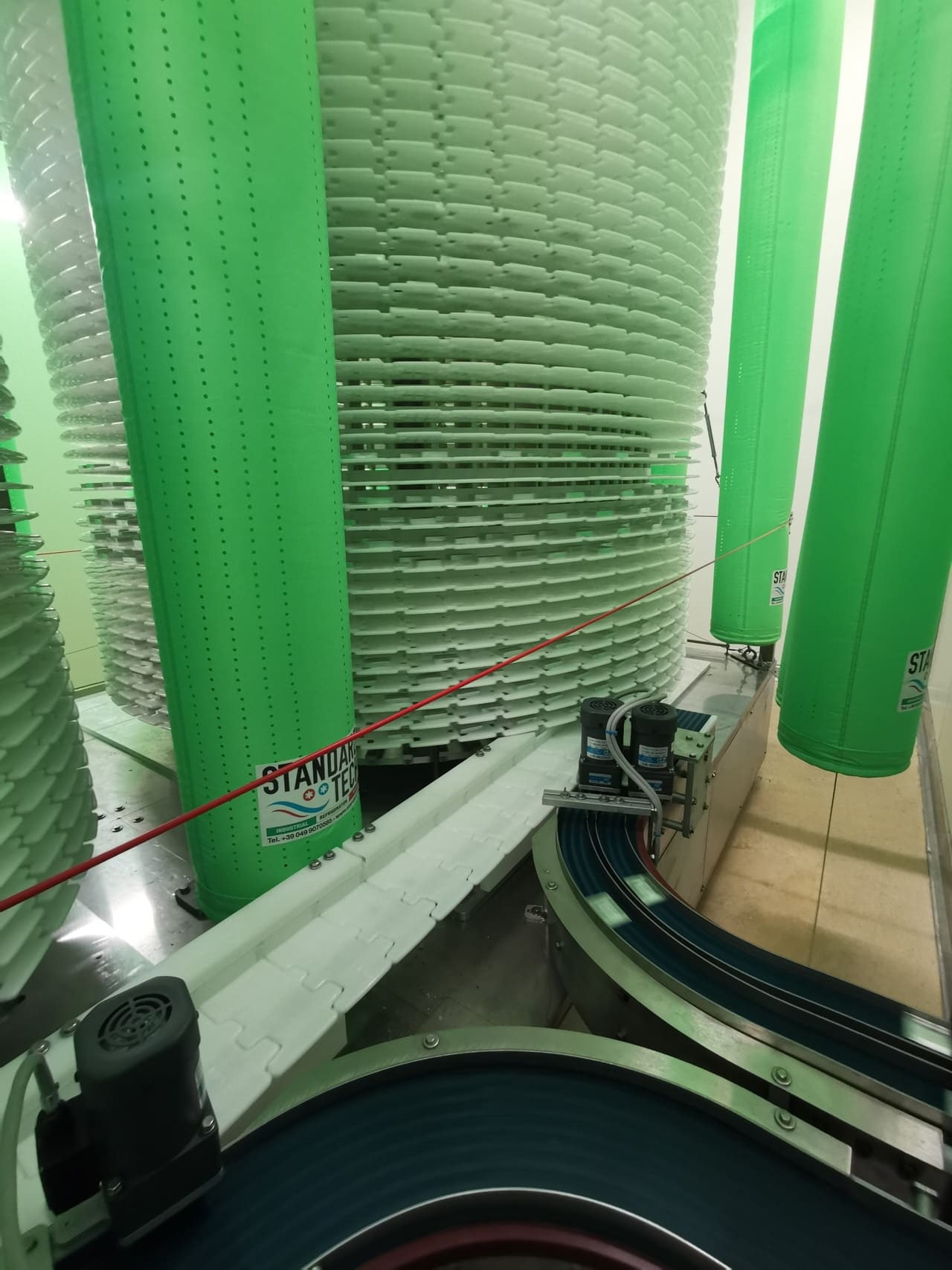

Il sistema Heliflex sfrutta le potenzialità di una catena unica del suo genere per offrire capacità di accumulo che non conosce rivali tra dispositivi di dimensioni paragonabili. La catena si avvolge a elica su di un tamburo costituito da una serie di aste, che funge così da pignone, e ridiscende su un secondo tamburo affiancato così da formare un anello chiuso. I due tamburi sono mossi da motori sincronizzati meccanicamente. Ogni strato di catena è supportato da quello sottostante. L'altezza massima dei prodotti gestibili dipende dal distanziale applicato. Le macchine standard consentono di caricare i buffer con prodotti alti al massimo 90 mm.

La meccanica del sistema consente al meglio tutte le funzionalità di un sistema di buffer flessibile, tra cui la possibilità di accumulare in modo continuo o discontinuo, la possibilità di restituire il prodotto in linea in qualsiasi momento senza riempire il sistema, la pressione zero che mantiene perfetta integrità di prodotti e confezioni, e un grande spazio di accumulo che va da 130 a 400 metri di spazio di accumulo. Il sistema opera con logica LIFO.

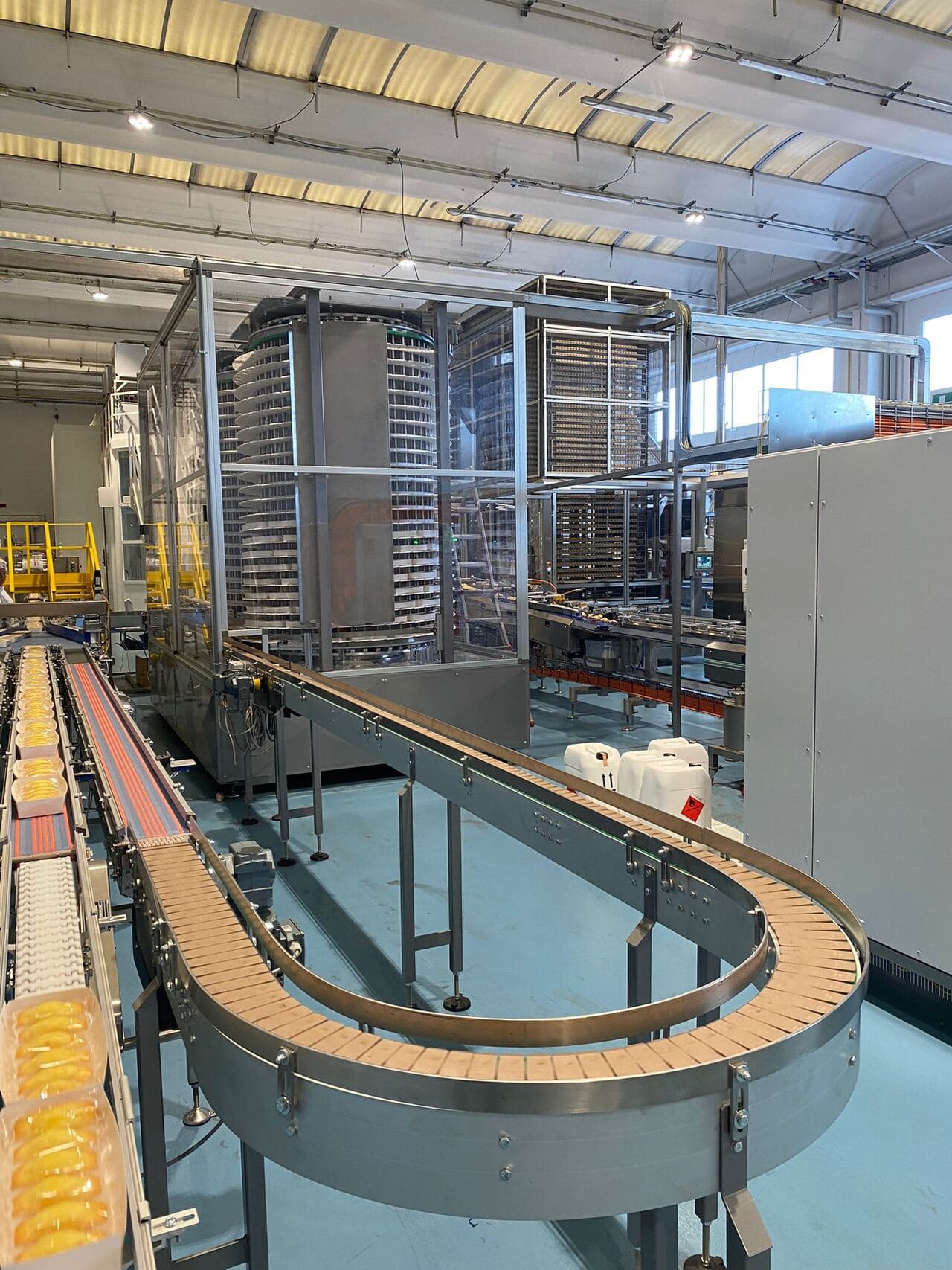

L’inserimento dei prodotti avviene tramite un sistema di devio posto sulla linea principale che, al momento dello stop della macchina a valle, sposta i prodotti in arrivo su di un nastro di alimentazione del buffer. Da questo trasportatore i prodotti vengono guidati all’interno del sistema di accumulo.

Grazie all’azione dell’inverter, è possibile inserire i prodotti sul buffer mantenendo un certo passo in modo che non entrino in contatto tra loro e non si schiaccino, evitando possibili danneggiamenti.

Nel momento in cui la macchina a valle si rende nuovamente disponibile, Heliflex inverte il proprio senso di marcia ed entra in fase di scarico.

La fase di scarico può avvenire anche nel caso in cui si fermi la produzione a monte, in questo caso ad un ritmo maggiore.

Il reinserimento in linea dei prodotti può avvenire in 2 modi, la cui scelta è legata al mantenimento o meno del senso di marcia rispetto al momento dell’inserimento.

·        Nel caso in cui i prodotti debbano necessariamente mantenere il senso di marcia con cui sono entrati nel buffer, è previsto un sistema di restituzione dei prodotti tramite spintore pneumatico: la restituzione al momento di stop a valle sarà limitata dalle prestazioni del sistema pneumatico.

·        Nel caso in cui il senso di marcia dei prodotti risulti indifferente ai fini della produzione, la restituzione può avvenire tramite devio fisso su di un nastro di scarico e quindi tramite un sistema di unificazione con la linea principale: la restituzione al momento di stop a valle sarà limitata unicamente dalla velocità di scarico del sistema.

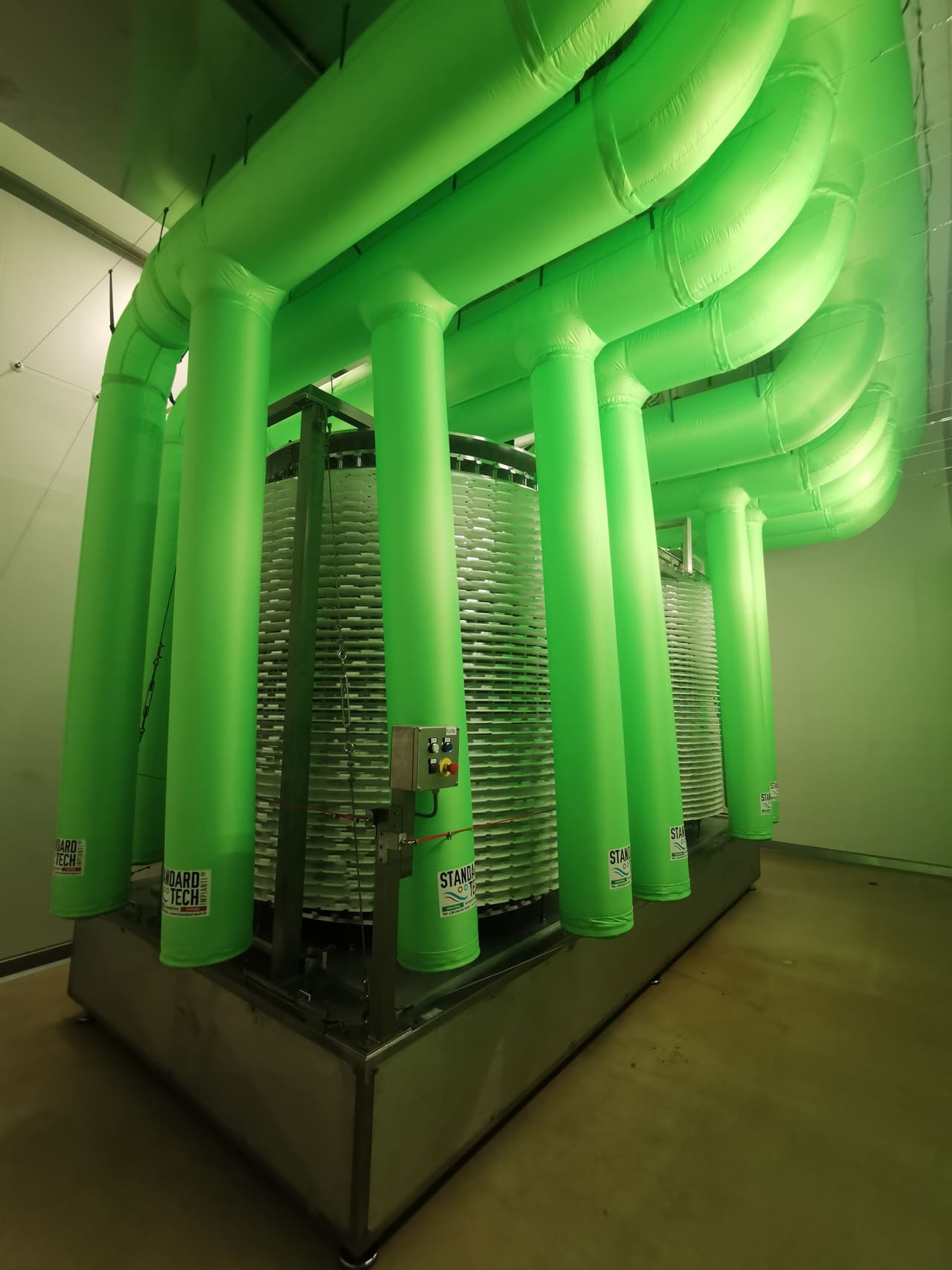

Il sistema Heliflex può anche essere impiegato in sistemi di raffreddamento e condizionamento, perdendo però la propria caratteristica di buffer e diventando a tutti gli effetti un lungo trasportatore che viene sempre attraversato dai prodotti, sia in temperatura ambiente che in cella.

PRODOTTI TIPICI

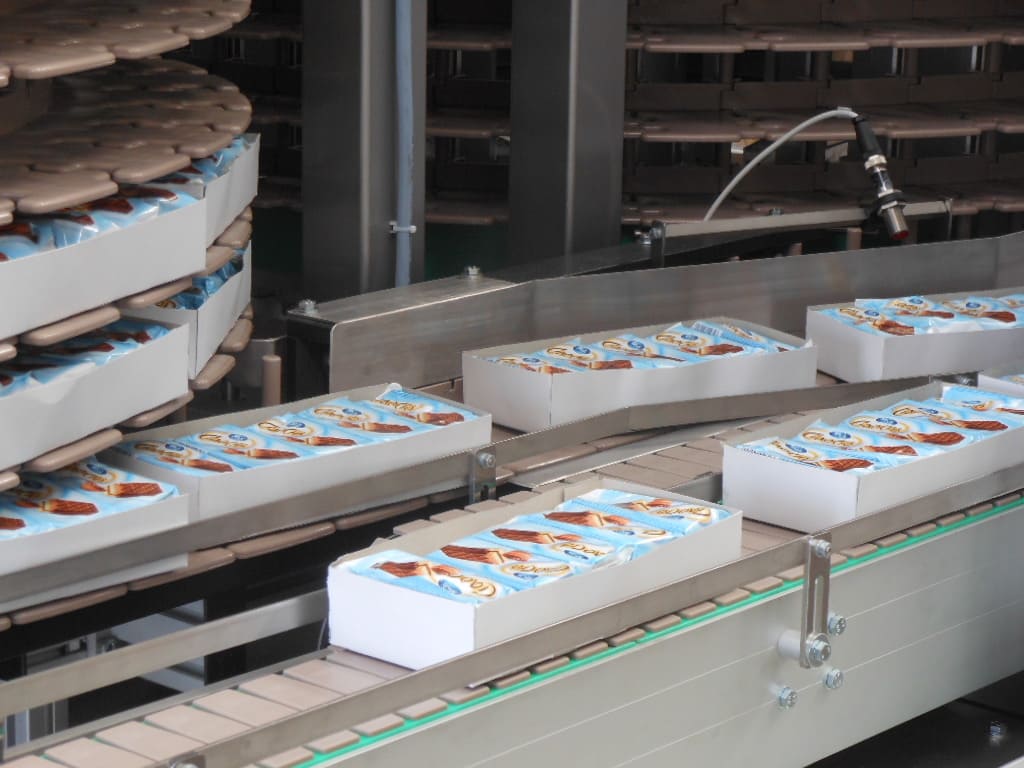

Per via delle limitazioni di altezza nel distanziale della catena il sistema Heliflex trova la sua applicazione ideale per flowpack, astucci bassi e vassoi. Nel caso venga usato come sistema di condizionamento le applicazioni più tipiche sono nel settore lattiero caseario per formaggi fusi o spalmabili.
